КОМПАС-3D

Основные возможности

Полностью импортонезависимая система

В основе КОМПАС-3D лежит российское геометрическое ядро C3D (создано C3D Labs, дочерней компанией АСКОН) и собственные программные технологии. Ядро C3D уже работает под управлением платформы Linux.

Выход нативной версии КОМПАС-3D под Linux запланирован в 2025 году, а приложений — в 2026. Однако уже сейчас существует ненативное решение — использование КОМПАС-3D в связке с приложением WINE@Etersoft от компании Этерсофт. Этот программный продукт обеспечивает полную поддержку работы КОМПАС-3D в следующих российских операционных системах: ОС Альт 8, 9, 10; Astra Linux Common Edition релиз «Орел» 2.12; Astra Linux Special Edition 1.7; РЕД ОС 7.3, 8.0; РОСА «ХРОМ» Рабочая станция 12; РОСА «ФРЕШ» 12.

Современный настраиваемый интерфейс

Не только снижает нагрузку на зрение и сокращает лишние действия, но и обеспечивает полную концентрацию внимания пользователя на рабочем документе.

Методики проектирования

Существуют два основных подхода к проектированию изделий — «снизу вверх» и «сверху вниз». В КОМПАС-3D эти подходы реализуются с помощью методик проектирования изделия. Например, для коллективного проектирования нового изделия средней или высокой сложности, большую часть компонентов которого предстоит разработать «с нуля», наиболее оптимальной будет методика «Сверху вниз с предварительной компоновкой». К основным преимуществам применения данной методики относится организация параллельной разработки изделия несколькими исполнителями, а также значительное сокращение времени на внесение изменений в проект.

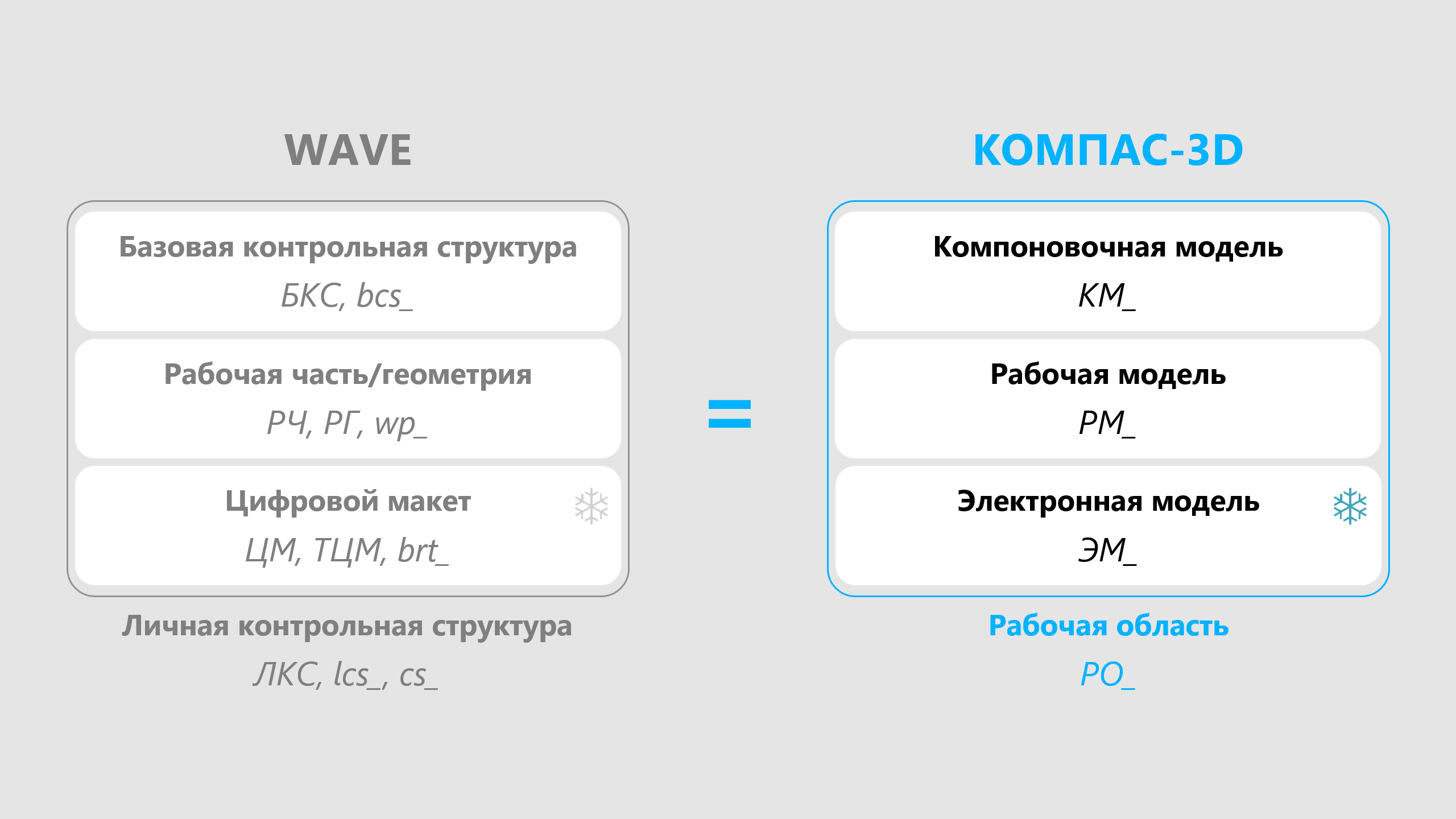

КОМПАС-3D также поддерживает методику нисходящего коллективного проектирования изделий и содержит инструменты, аналогичные технологии WAVE: копирование геометрических объектов с «заморозкой» ассоциативной связи, отслеживание и управление изменениями в процессе коллективной работы, компоновочная геометрия и др.

Основные виды трёхмерного моделирования в КОМПАС-3D:

• твердотельное — за счет операций формообразующих (выдавливания, вращения, по сечениям и др.) и формоизменяющих (фасок, скруглений, отверстий, уклонов и др.);
• поверхностное — получение геометрии модели на основе поверхностей (линейчатых, конического сечения, по сети кривых или точек, по траектории и др.);
• листовое — моделирование листовых деталей методом гибки или штамповки с дальнейшим получением «развертки»;
• объектное — моделирование сборочных единиц с использованием готовых типовых отраслевых деталей (крепежа, кабельных каналов, шлангов, металлоконструкций и др.).

Поддержка ГОСТ 2.052-2021 «Электронная модель изделия»

КОМПАС-3D содержит инструменты создания в 3D-модели необходимых и достаточных данных для ее производства: размеры, элементы обозначения (осевые линии, резьбы, базы, допуски форм и т. д.), технические требования, неуказанная шероховатость. Это значит, что КОМПАС-3D уже сейчас позволяет отказаться от электронных чертежей изделия.

Расчеты и анализ

КОМПАС-3D позволяет выполнять следующие инженерные расчеты:

• расчет массо-центровочных характеристик (2D/3D)
• расчет пружин и механических передач (2D/3D)
• динамический анализ поведения механизмов (3D)
• экспресс-анализ прочности (3D)
• топологическая оптимизация изделия (3D)
• геометрическая оптимизация (3D)
• анализ течения жидкости и газа (3D)
• анализ теплопроводности и естественной конвекции (3D)
• расчет размерных цепей (2D)

Качественное оформление конструкторской и проектной документации

Одно из главных преимуществ КОМПАС-3D — оформление документации в полном соответствии с правилами ЕСКД или СПДС. Это подтверждают пользователи других CAD-систем, выполняя 3D-модели изделий в своей САПР, а чертежи, спецификации, схемы, ведомости — в КОМПАС-3D.

Поиск и исправление ошибок в чертежах и 3D-моделях

КОМПАС-3D позволяет осуществлять проверку документов на соответствие стандартам оформления по ЕСКД (например, размещение текста или допустимое расстояние между размерными линиями), а также проверку моделей на технологичность (например, расположение отверстий или разрешенные значения шероховатости).

Всего доступно около 200 различных проверок, которые улучшат качество разрабатываемых моделей и документации и помогут исправить ошибки до передачи изделия в производство.

Обмен данными с другими САПР

Возможности КОМПАС-3D по обмену информацией с другими CAD-системами:

• экспорт и импорт (с последующим редактированием) 3D-геометрии и данных о модели через форматы STEP, ACIS, IGES, Parasolid и др.;
• экспорт и импорт (с последующим редактированием) 2D-геометрии через форматы DWG и DXF;
• прямой импорт (с последующим редактированием) 3D-геометрии наиболее распространенных CAD-систем (SolidWorks, Autodesk Inventor, Solid Edge, Creo, NX, Catia)

Реверс-инжиниринг

• Возможности КОМПАС-3D по работе с данными 3D-сканирования:
• импорт данных через форматы STL, OBJ, JT с получением полигонального 3D-объекта
• импорт облака точек (до 10 тыс. шт.) в формате TXT с получением сплайновой поверхности
• построение кривой пересечения набора поверхностей полигонального объекта с плоскостью
• преобразование группы «полигонов» в поверхность различных форм — плоскую, цилиндрическую, коническую, сферическую, тороидальную, сплайновую
• указание направляющего объекта и корректировка числовых параметров новых поверхностей, создаваемых на основе полигонов
• анализ отклонения полигонального объекта от тела, поверхности или грани.

Интеграция с системами управления жизненным циклом изделия

После завершения проектирования жизненный цикл изделия (ЖЦИ) продолжается этапами технологической подготовки производства, испытания, изготовления, эксплуатации изделия и т. д. Для автоматизации этих этапов необходима система управления ЖЦИ, система PLM-класса. КОМПАС-3D содержит необходимые инструменты для встраивания (интеграции) в любые существующие PLM-среды. Наиболее тесная интеграция организована с системой управления инженерными данными ЛОЦМАН:PLM (разработка АСКОН).

Производительность

Создавать изделия любой сложности стало возможным, благодаря реализованной в 2018 году концепции быстродействия КОМПАС-3D. Однако работы над производительностью системы продолжаются и по сей день, поэтому каждая новая версия будет быстрее предыдущей. На данный момент ускорено более 50 процессов, внедрены специальные приёмы работы с большими сборками, используются необходимые ресурсы аппаратной части (процессоров, видеокарт).

Динамика развития

За последние годы разработчики КОМПАС-3D ускорили темпы развития продукта — теперь в рамках одной версии реализуется в 3 раза больше новинок, чем раньше. В течение пяти лет появилось около 500 новинок, большинство из которых были разработаны на основе предложений пользователей.

Освоение

Пройдите базовый курс обучения в офисах компании АСКОН. Для самостоятельного изучения воспользуйтесь интерактивными азбуками по 2D и 3D, приёмами работы, справочной системой, подсказками в процессе команд.

Поддержка

Отработку предложений и любых инцидентов по продукту ведет Служба технической поддержки АСКОН. Техническое сопровождение всех лицензионных пользователей КОМПАС-3D предоставляется бесплатно через Личный кабинет сайта технической поддержки.

Ещё один канал помощи — это сообщество пользователей КОМПАС-3D. Вы можете обратиться по самым разным вопросам о продукте в Форум пользователей ПО АСКОН или социальные сети.
