Renga для архитектора

Скачайте демоверсию и попробуйте функционал решений

Заказать демоверсию

Запросить предложение

Возможности Renga

Создание эскиза, концептуальное проектирование

На начальном этапе проектирования архитектору нужен инструмент, который позволит быстро и просто смоделировать облик будущего здания.

Работа в BIM-системе Renga основана на 2-х основных принципах – проектирование в 3D-пространстве (для быстрой и наглядной работы) и простой контекстно-ориентированный интерфейс (для удобного и простого взаимодействия с 3D-моделью).

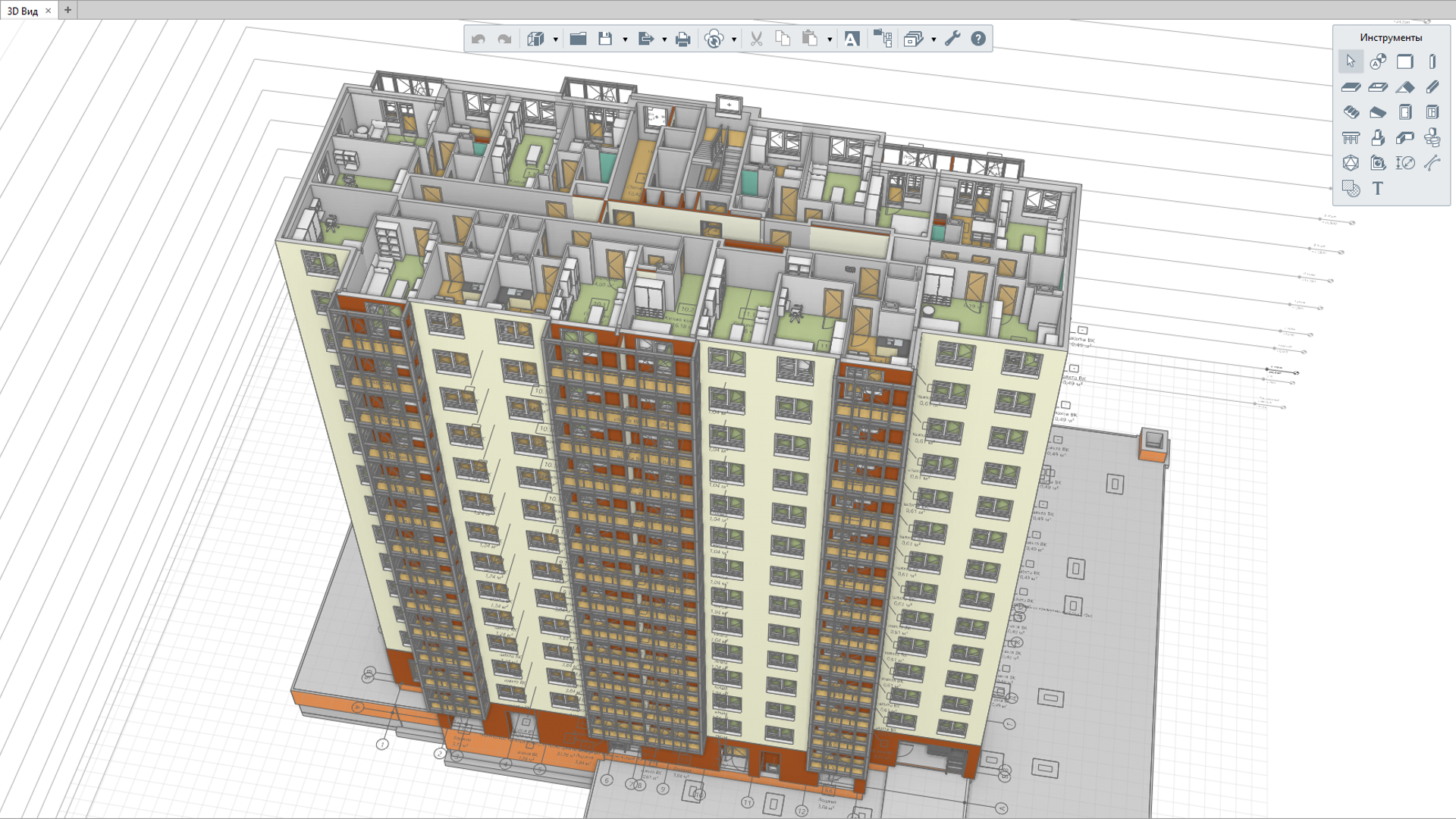

Архитектор создает своё здание на 3D-виде, используя для моделирования объектные инструменты (стены, балки, окна и т.д.). В любой момент можно переключиться на план и там продолжить создание 3D-модели.

Многие профессионалы оценили такой подход к проектированию и признали, что скорость работы в Renga выше по сравнению с другими программами.

Проработка архитектурно-планировочных решений

Для более детальной проработки архитектурной модели Renga предоставляет инструменты быстрого создания/редактирования объектов – «Стили», «Сборка» и «Редактор профилей».

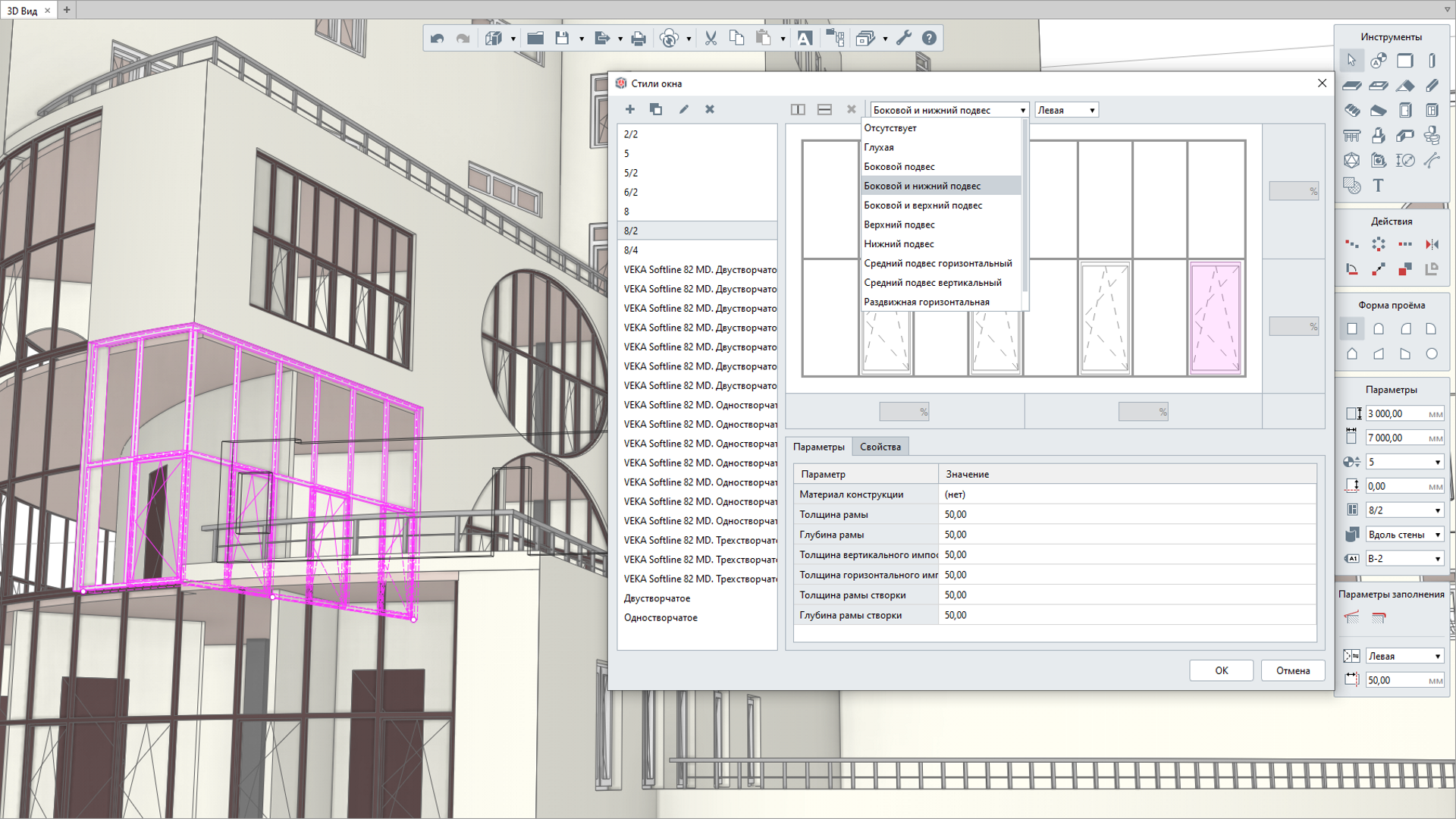

Буквально за минуту можно создать свой стиль окна или двери, расставить в нем вертикальные и горизонтальные импосты, назначить материал конструкции, определить у створок тип открывания, а также задать размеры рамы, импостов и створок конструкции. Полученный стиль можно назначить проемам любой формы и размеров.

Для создания сложных элементов здания, состоящих из нескольких объектов, существует инструмент «Сборка». Из стандартных инструментов Renga (балки, лестницы, перекрытия и т.п.) можно сконструировать, например, красивый лестничный марш или дизайнерское ограждение. Объединив их при помощи сборки, можно работать с ними как с одним элементом.

Пользовательский редактор профилей позволяет нарисовать любой параметрический профиль для балок и колонн. Спроектируйте неповторимый каркас здания из ваших профилей или создайте декоративные элементы, например, карнизы, плинтусы, пилястры и т.п.

Совместная работа над проектом

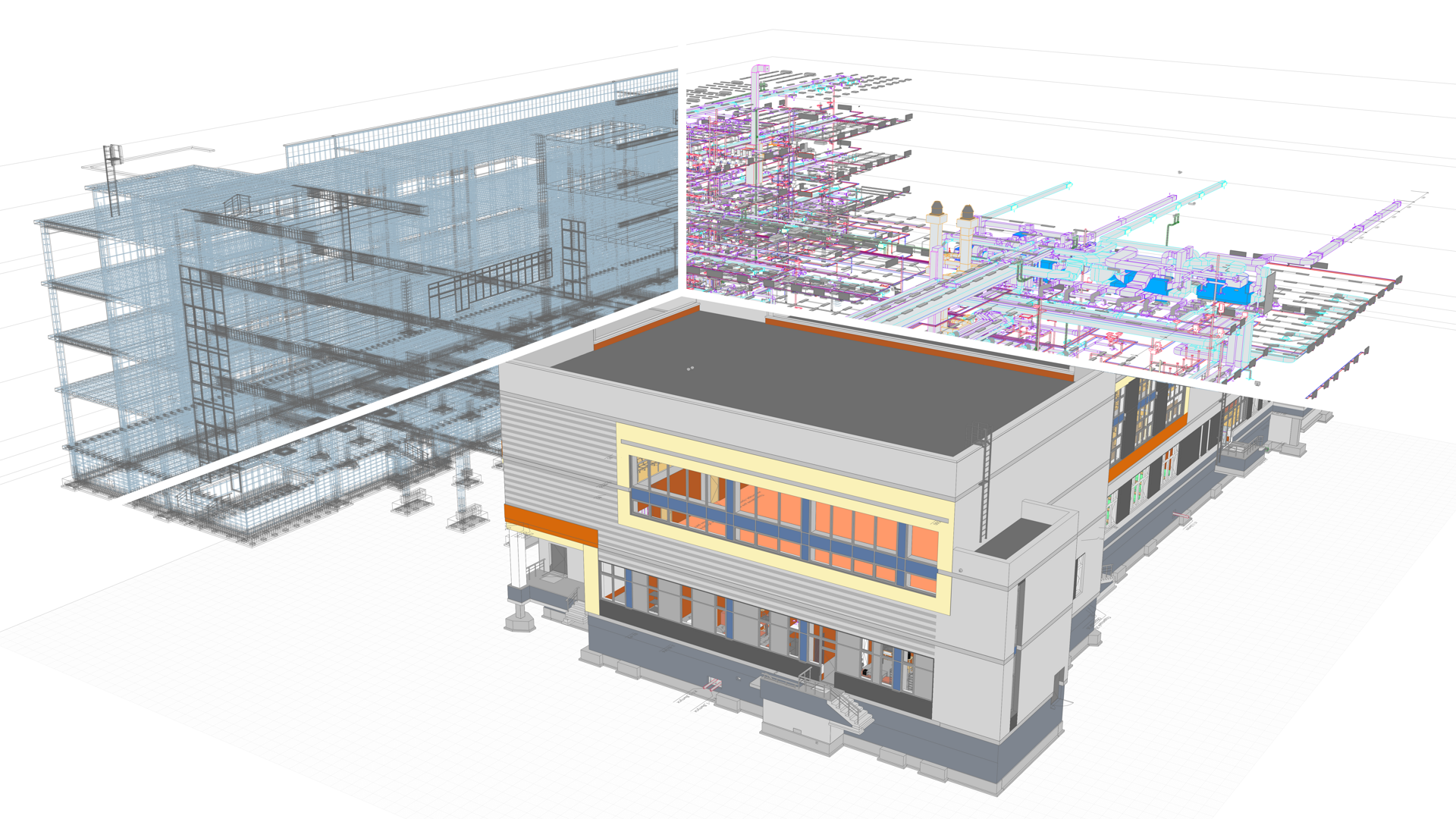

В BIM-системе Renga и архитектор, и конструктор, и инженер-проектировщик работают совместно над одной и той же моделью в режиме реального времени. Каждый участник проекта всегда может увидеть какие изменения сделали его коллеги. Такая работа в коллективе помогает избежать ошибок, связанных с несоответствием архитектурной модели с конструкторской или моделью внутренних инженерных сетей. А также сокращает время на разработку и согласование решений.

Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН Pilot-BIM. В нем можно соединить BIM-модели, созданные в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC, согласовать и обменяться заданиями между участниками проекта как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах. Обмен информацией можно осуществлять и с CAD-системами посредством чертежей в формате DWG/DXF.

Автоматический подсчет спецификаций и ведомостей объемов работ

Для точного подсчета строительных объемов и количества материалов в Renga существует инструмент «Спецификации». Он автоматически собирает данные с объектов 3D-модели и формирует по ним отчеты в табличной форме. При этом спецификации автоматически пересчитываются при изменениях в 3D-модели.

Архитектор может сформировать свои собственные спецификации или воспользоваться готовыми шаблонами.

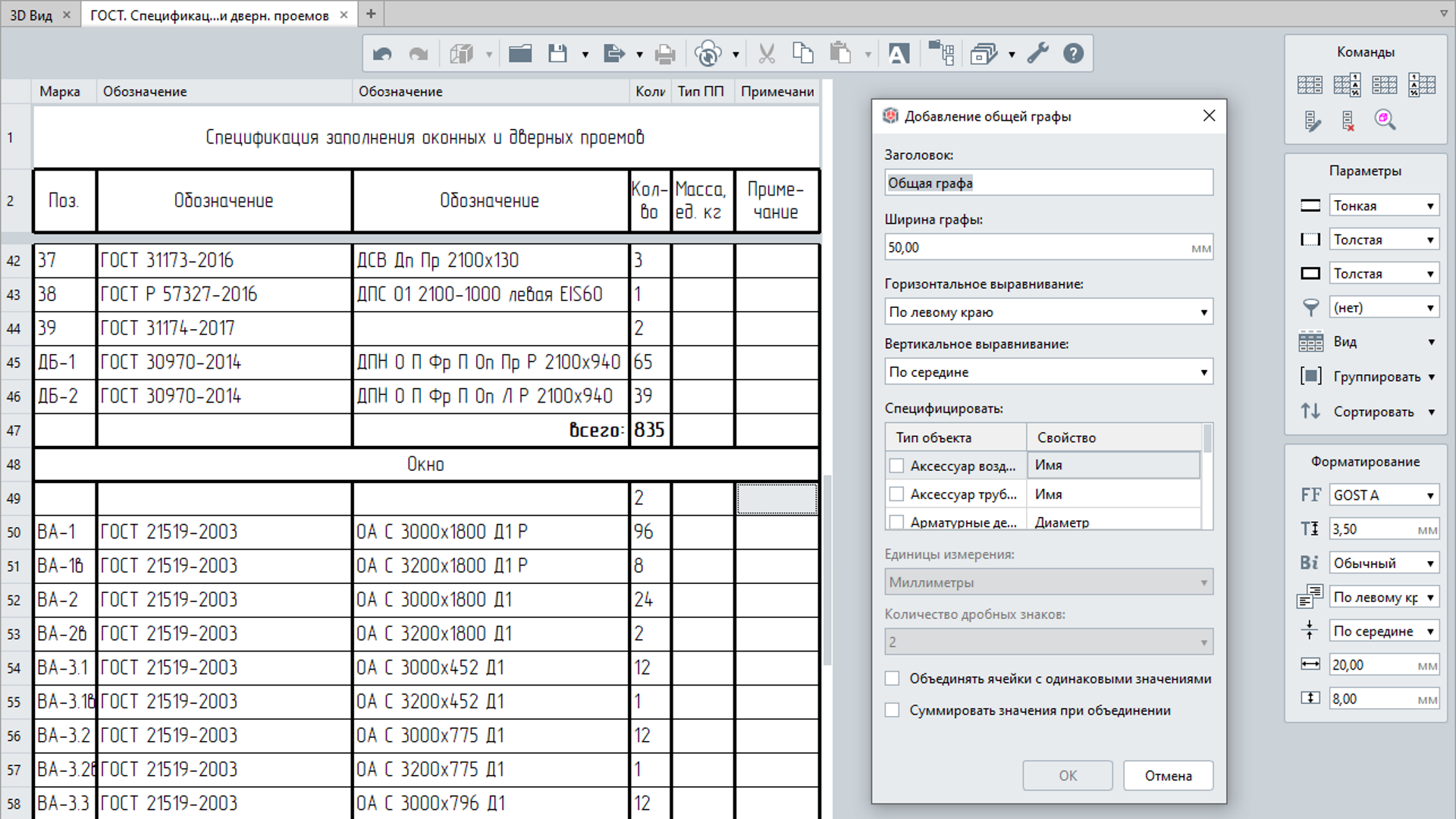

В программе уже существуют шаблоны, настроенные по ГОСТ, «Экспликация помещений» и «Спецификация заполнения оконных и дверных проемов». Можно изменять вид спецификации, группировать по различным свойствам, применять фильтры, добавлять пользовательские свойства.

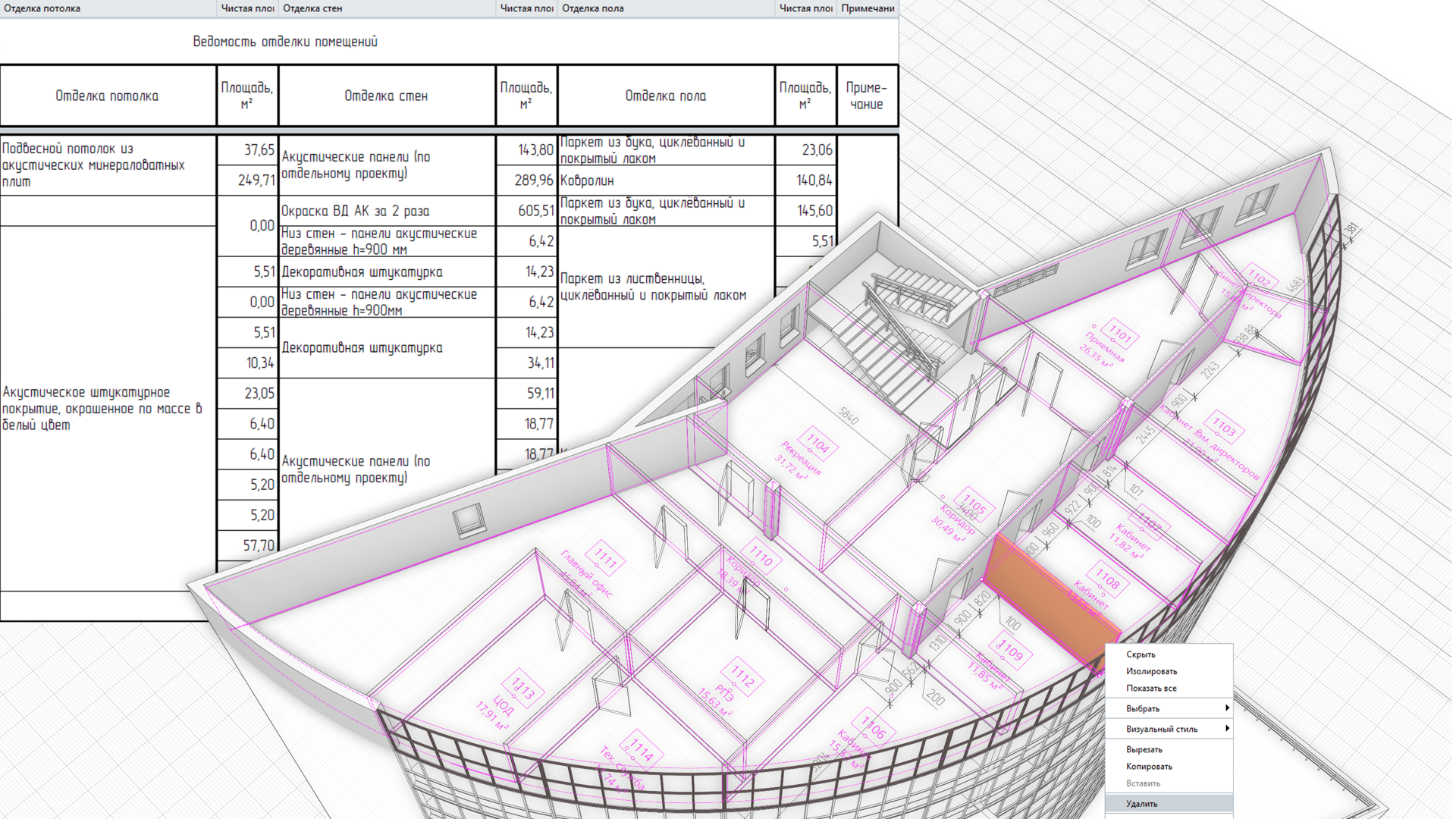

Для получения правильных объемов по отделке помещений в программе существует шаблон «Ведомость отделки помещений», который автоматически собирает расчётные характеристики помещений: площадь стен, площадь пола/потолка, длину плинтусов за вычетом проемов в ограждающих конструкциях.

Эффектная подача проекта заказчику

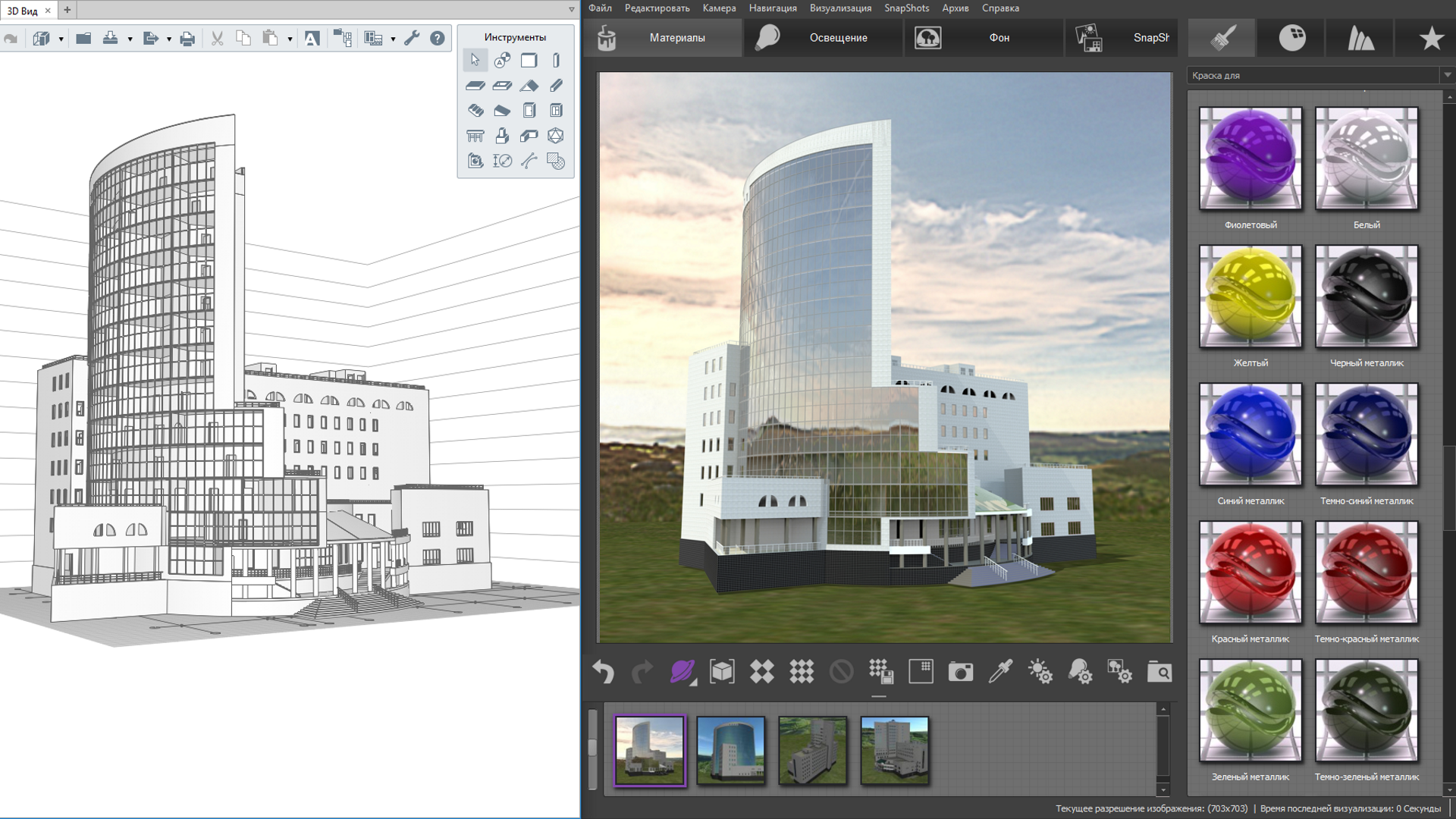

В Renga существует возможность экспорта 3D-модели в форматы 3D-графики – OBJ, DAE, STL для рендеринга в популярных программах 3Ds Max, Blender, Lumion и т.д. Для создания объемного макета можно распечатать модель здания на 3D-принтере, экспортировав в формат STL.

Кроме триангуляционных форматов 3D-графики в Renga существует возможность экспортировать 3D-модель в форматы твердотельной геометрии для точного представления – наиболее известные из них C3D, JT, STEP и другие

Наиболее эффективным способом презентации проекта заказчику является виртуальная прогулка по 3D-модели в очках виртуальной реальности (VR). В программе Renga осуществлена связь с VR-очками Occulus Rift. Надев их, можно увидеть своими глазами будущее здание, оценить замысел архитектора и принятые технические решения.

Совершить виртуальную прогулку по зданию поможет 3D-манипулятор 3DConnexion, который так же как VR-очки, интегрирован с Renga.

Оформление проектной и рабочей документации

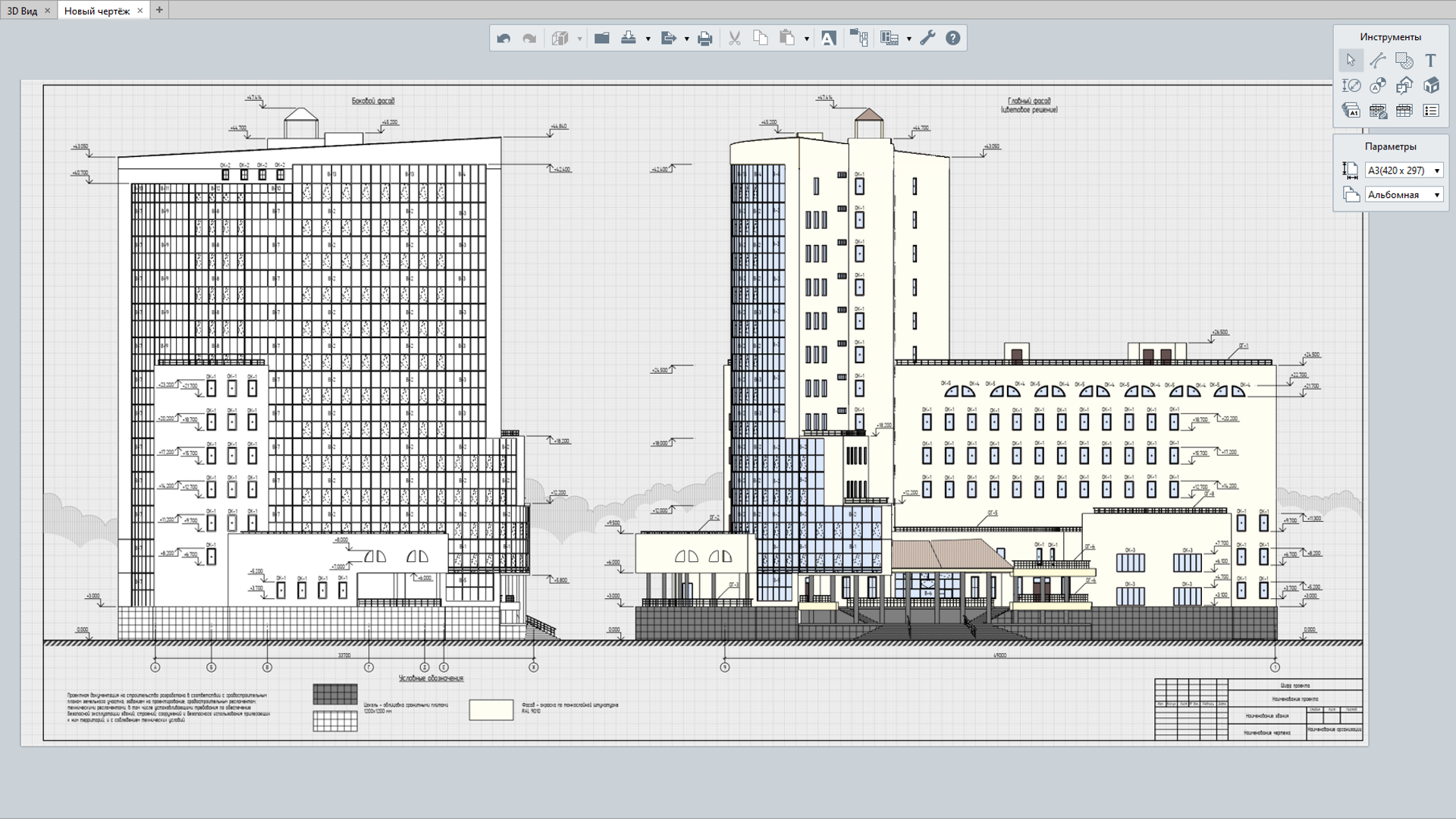

Встроенный редактор чертежей позволяет создать комплект проектной/рабочей документации. Инструменты редактора созданы для максимальной автоматизации получения чертежей. Основные виды здания (планы, фасады, разрезы) – создаются автоматически по 3D-модели.

А при помощи инструментов оформления можно быстро оформить чертеж как по российским стандартам оформления чертежей СПДС, так и по международным ISO.

Стили отображения позволяют настраивать видимость и уровень детализации объектов на чертежах. Таким образом, из одного вида, например, плана, можно получить несколько чертежей: кладочный план, план расстановки оборудования, эвакуационный план, план балок и колонн и т.д.

Также для взаимодействия с другими CAD-системами (например, AutoCAD) возможно экспортировать/импортировать чертежи в формате DWG/DXF.

Для выпуcка чертежей, кроме печати на бумажный носитель, можно воспользоваться пакетным экспортом чертежей из Renga в форматы PDF, DWG и DXF.

Быстрое внесение изменений в проект

На любой стадии проектирования всегда появляются изменения. BIM-система Renga предоставляет архитектору инструменты, которые помогут минимизировать усилия по внесению изменений в проект.

Выполняете ли вы план этажа или чертеж изделия, размеры, проставленные вами, будут отслеживать изменения, сделанные в 3D-модели. Перенесете ли вы перегородку на плане или измените высоту окна - размеры автоматически пересчитаются.

Помещения всегда будут ассоциативно связаны с окружающими их конструкциями. При изменении габаритов помещений в плане, автоматически пересчитаются площади полов, стен и потолка.

Передача данных для проведения физико-технических расчетов

BIM-модель, созданная в Renga, помимо 3D-геометрии, может быть наполнена информацией о физических свойствах строительных материалов (материал, плотность, теплопроводность), о типах внутренней отделки помещений и наружной отделки фасадов.

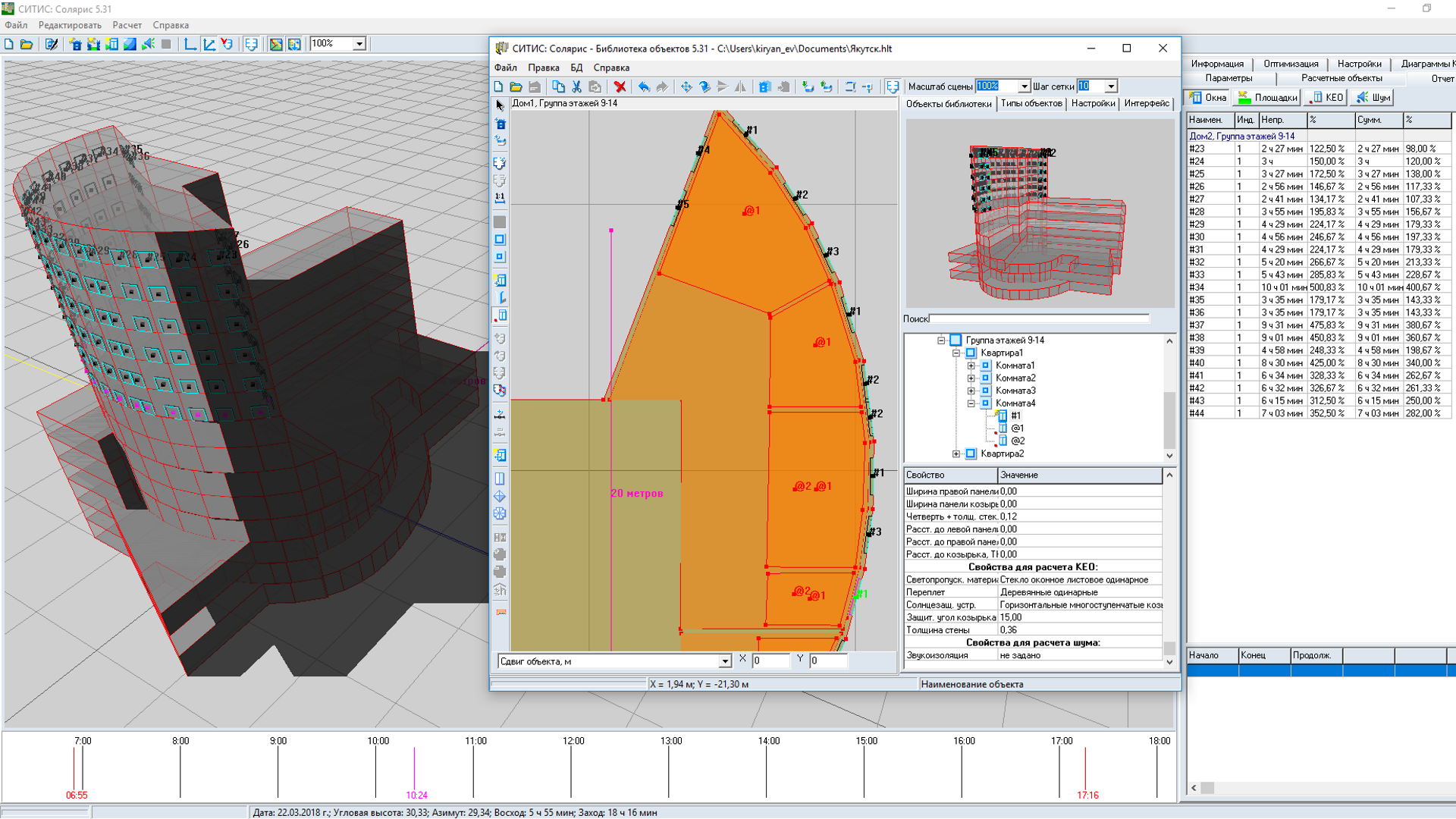

Эти данные вместе с 3D-моделью можно передать в сторонние расчетные приложения (например, СИТИС: Солярис) и выполнить в них теплотехнический расчет наружных ограждающих конструкций или расчет естественной освещенности КЕО.

Для передачи в расчетные приложения BIM-модель Renga достаточно экспортировать в формат IFC.
