Инструмент для инженеров-конструкторов и проектировщиков по созданию информационной модели здания или сооружения и получению чертежей марок КЖ/КЖИ/КМ/АС.
В Renga предусмотрено автоматическое получение чертежей. Схемы расположения конструктивных элементов, отправочные марки ферм, узлы соединения — всё это и многое другое можно получить автоматически. Конструктору достаточно добавить необходимый вид 3D-модели здания и оформить чертежи, используя инструменты чертежного редактора.
Быстрая корректировка проекта. Взаимосвязь 3D-модели с чертежами
В случае непредвиденных корректировок проекта Renga поможет быстро и легко внести изменения в уже созданную проектную документацию. Информационная модель здания ассоциативно связана с чертежами и спецификациями. И для быстрой корректировки проектной и рабочей документации достаточно внести изменения в 3D-модель здания. А все планы, схемы, узлы, разрезы, спецификации и т.д. изменятся автоматически. Таким образом, Renga решает основные задачи конструктора, являясь отличным инструментом и помощником для проектирования конструкций зданий и сооружений.
Наглядность 3D

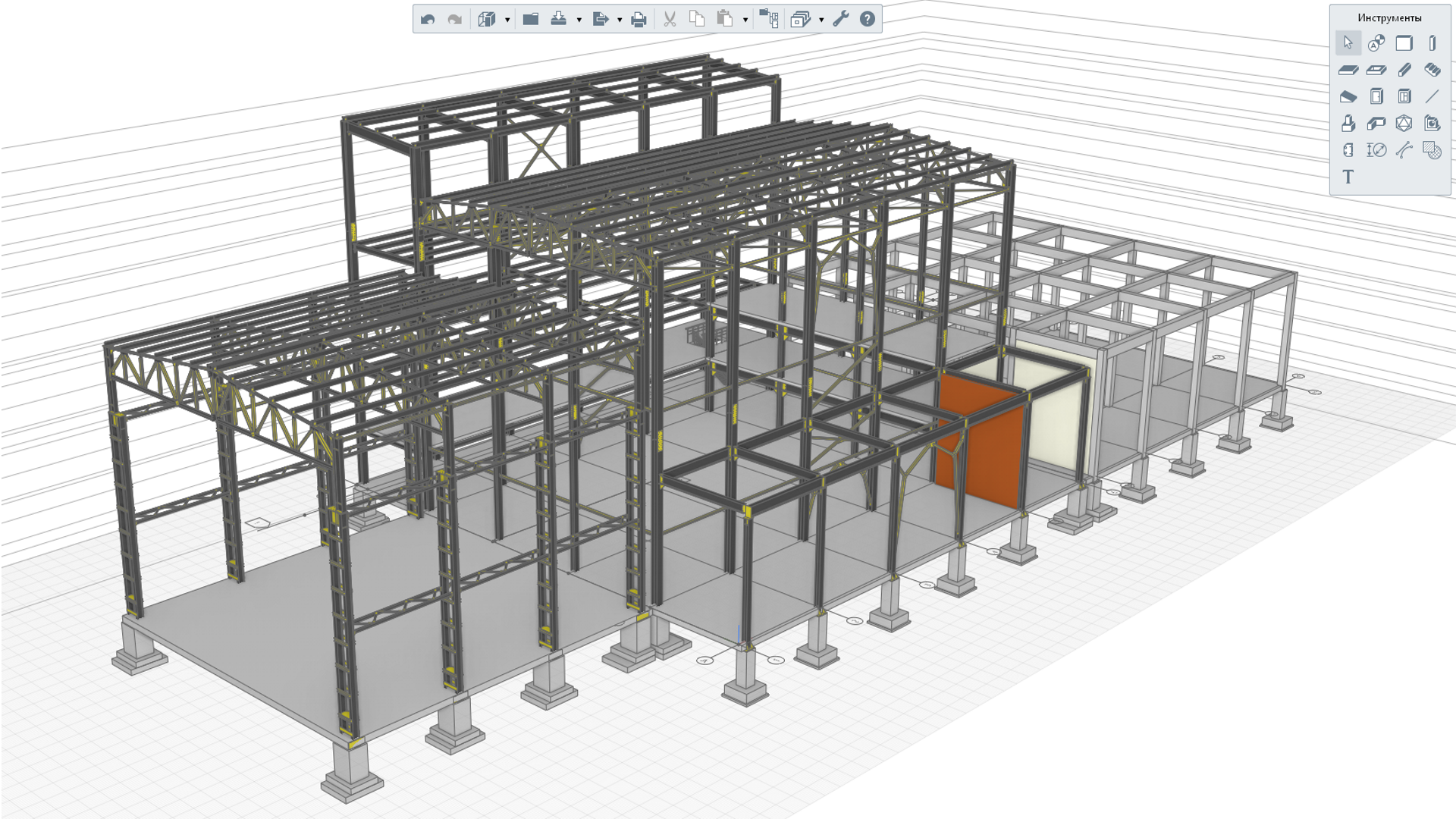

Проектирование на 3D-сцене позволяет быстро и эффективно принять правильные проектные решения в части пространственной конфигурации конструктивных схем зданий и сооружений. Конструктор может визуально оценить проектируемую модель здания на коллизии и, в случае их выявления, устранить в считанные минуты.
3D-проектирование вместо 2D-черчения

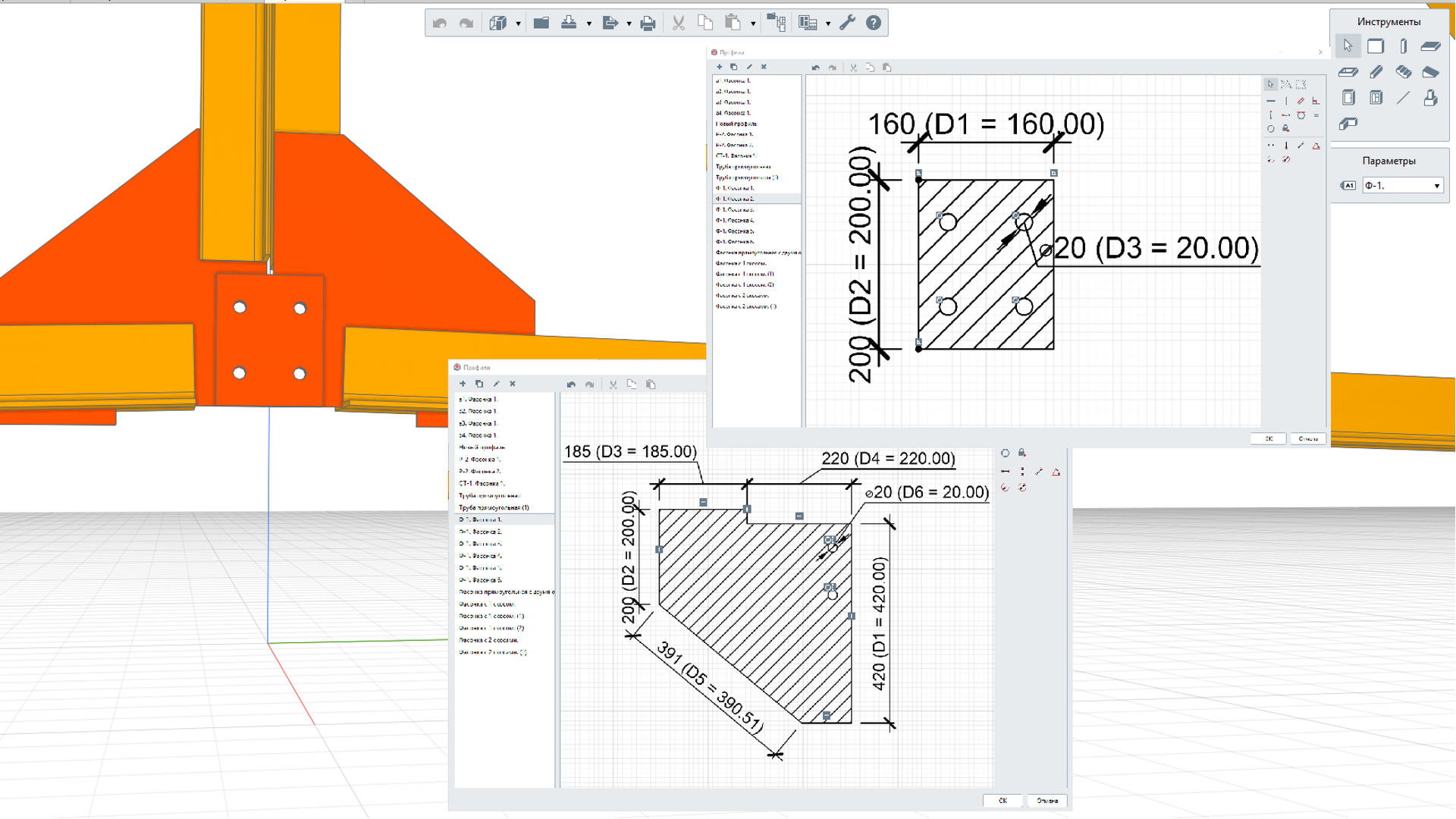

Работа в Renga ведется при помощи инструментов объектного проектирования, которые позволяют получить информацию не только о геометрических параметрах, но и о цифровых данных всех элементов модели. Всем объектам модели при помощи редакторов стилей можно назначать любые модификации. Например, если в процессе проектирования конструктору необходимо использовать в конструктивной схеме здания балки и колонны нестандартного сечения, можно воспользоваться Редактором профилей.

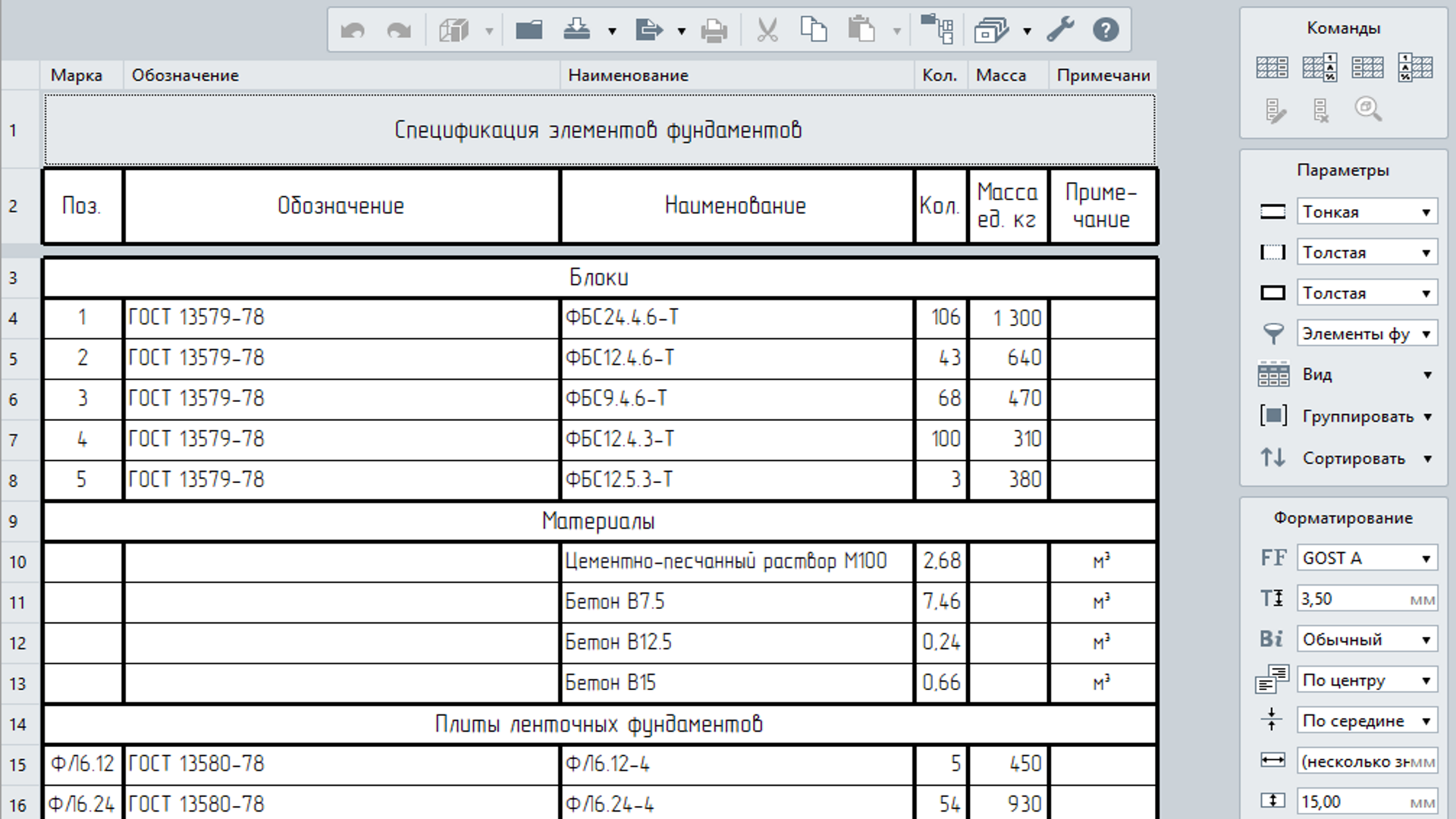

Данный инструмент позволяет проектировщику создавать профили для колонн и балок различной сложности и конфигурации. А благодаря автоматическому получению спецификаций и чертежей с 3D-модели можно в считанные минуты получать проектную и рабочую документацию зданий и сооружений.
Быстрая подготовка данных для расчетных комплексов

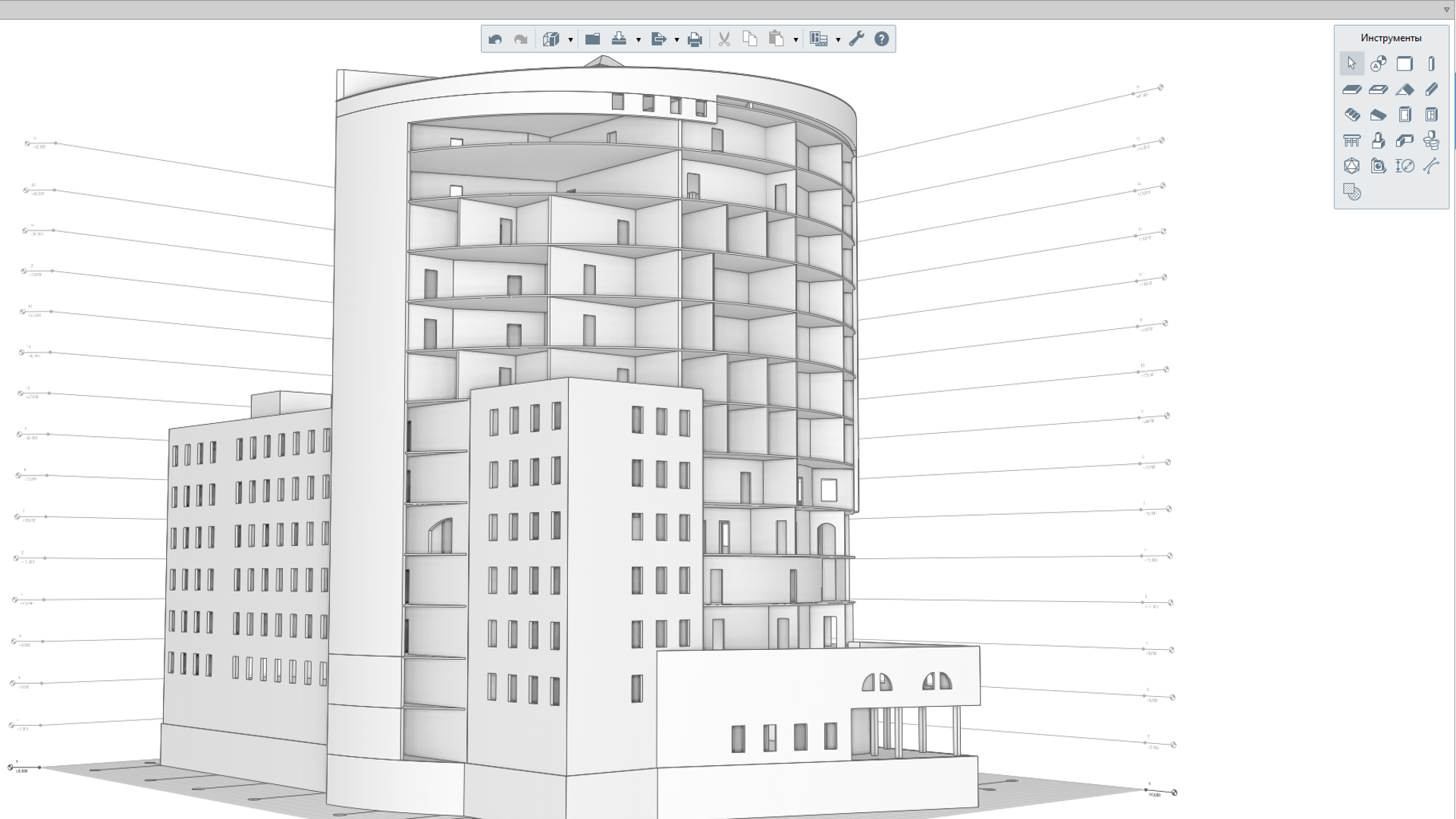

Благодаря тому, что 3D-модель здания уже спроектирована в Renga, конструктору нет необходимости создавать её в расчетных системах. Достаточно воспользоваться специализированным приложением РК Лира, интегрированным с Renga через API и получить из информационной 3D-модели расчетную схему экономя время на построениях. Или экспортироваться модель из Renga в формат ifc и передать уже в любую расчетную систему (Лира-САПР, SCAD Office, StarkES, APM Civil Engineering и т.д.). После проверки конструктивной схемы здания и уточнения сопряжений и узлов в расчетных комплексах прикладываются все необходимые нагрузки для дальнейшей проверки на прочность конструктивных элементов.
Формирование документации в соответствии с российскими и зарубежными стандартами

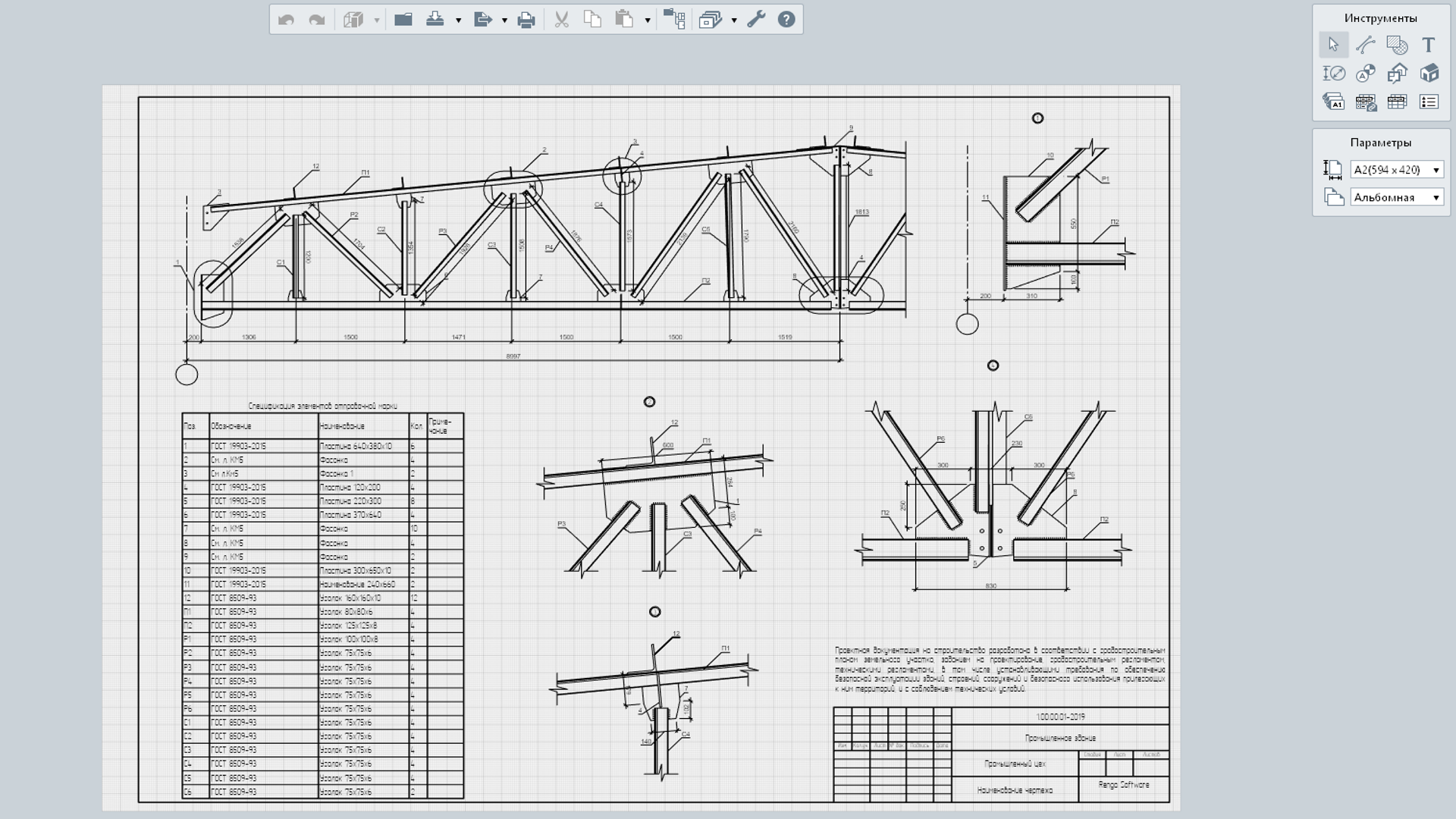

Вся документация в Renga автоматически формируется в соответствии с СПДС, что гарантирует исключение ошибок, связанных с оформлением чертежей. А в случае работы с иностранными компаниями, система поддерживает оформление документации в соответствии со стандартами ISO.

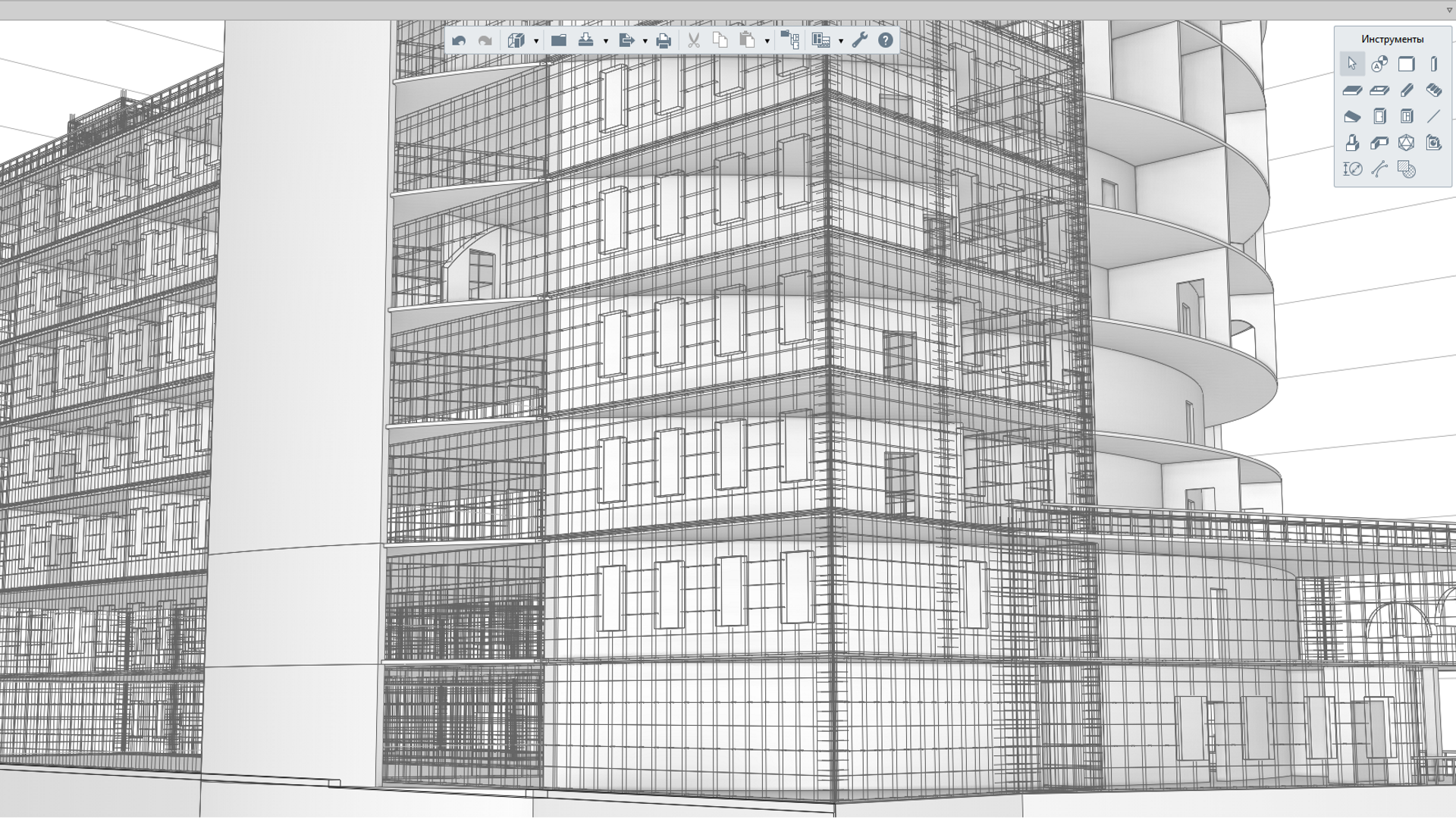

Для разработки ж/б конструкций в Renga предусмотрены мощные инструменты для армирования объектов в 3D. Функция автоматического армирования существенно ускорит процесс раскладки арматуры в монолитных ж/б элементах и позволит быстро и легко получить чертежи заармированных конструкций. Помимо армирования объектов в программе предусмотрено автоматическое усиление арматурными стержнями отверстий и проемов в перекрытиях и стенах. Причем усиление привязано к проему/отверстию и перемещается вместе с ним.

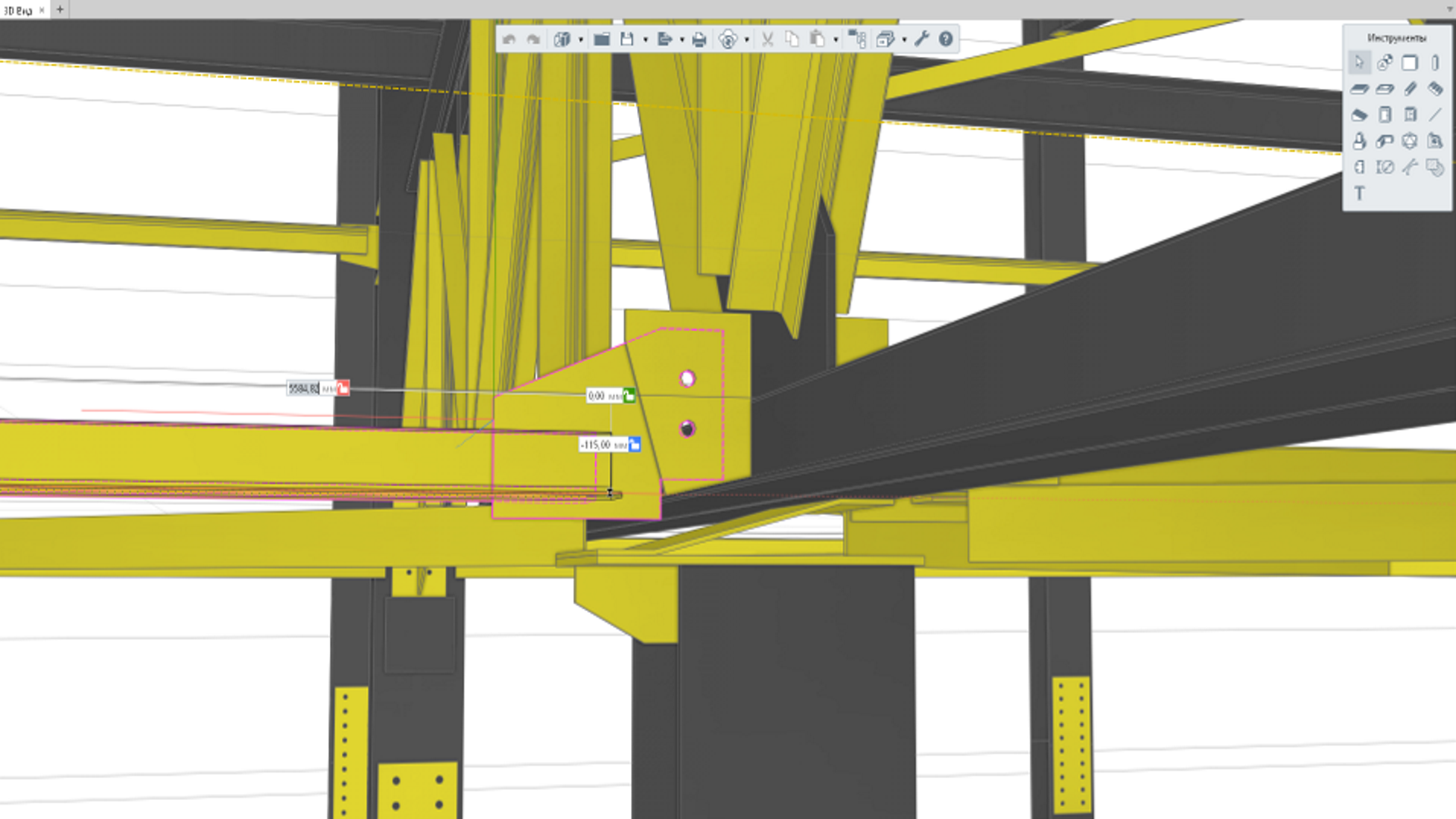

Используя функциональность Renga, Вы сможете спроектировать металлоконструкции зданий и сооружений различного уровня сложности. Инструмент «Сборка» позволит создать отправочные марки ферм, колонн, связей и т.д. и применять их в разработке конструктивных схем зданий и сооружений. А удобные 3D-привязки и трехмерные режимы измерения существенно увеличат точность и ускорят процесс позиционирования конструктивных элементов относительно друг друга. Редактор профилей избавит вас от необходимости искать нестандартные сечения конструктивных объектов на различных ресурсах. Вы сможете за считанные минуты создавать любые профили металлоконструкций и использовать их в своих проектах.
